Kratki uvod u strojeve za ispitivanje vlačne čvrstoće





Strojevi za ispitivanje vlačnosti su oprema posebno dizajnirana za izvođenje ispitivanja vlačnosti - osnovne vrste mehaničkog ispitivanja. Često ih izvode inženjeri i znanstvenici za materijale u proizvodnim i istraživačkim pogonima posvuda. Ispitivanje zatezanjem (ili ispitivanje zatezanjem) primjenjuje silu na uzorak materijala kako bi se izmjerio odgovor materijala na vlačno (ili potezno) naprezanje. Takvo testiranje može pružiti uvid u mehanička svojstva materijala i omogućiti dizajnerima proizvoda da donesu informirane odluke o tome kada, gdje i kako koristiti određeni materijal.


Dijelovi strojeva za ispitivanje vlačne čvrstoće
Merna ćelija

Merne ćelije pretvaraju vučnu silu u mjerljivi električni signal. Naše mjerne ćelije ne samo da jamče visoku kvalitetu proizvoda, već su i besprijekorno kompatibilne sa svim našim komponentama stroja.

Ekstenzometar

Ekstenzometar je uređaj za mjerenje deformacije koji mjeri deformaciju uzorka, poznat i kao mjerenje deformacije. Gotovo svi standardi, kao što su ASTM i ISO, zahtijevaju mjerenje naprezanja za ispitivanje rastezanja.

Uzorak učvršćenja

Stezaljka za uzorak osigurava mehaničku vezu između uzorka i stroja za ispitivanje rastezanja. Njihova je funkcija prenijeti kretanje križne glave na uzorak i prenijeti ispitnu silu koja se stvara u uzorku na mjernu ćeliju.

Pokretna križna glava

Pokretna križna glava je u biti križna glava koja se može kontrolirati da se pomiče gore ili dolje. Kod vlačnog ispitivanja, brzina križne glave ispitnog stroja izravno je povezana s brzinom deformacije uzorka.

Elektronika

Elektronika upravlja pokretnim dijelovima stroja za ispitivanje rastezanja. Brzina križne glave kao i brzina opterećenja mogu se kontrolirati mikroprocesorom u servo upravljaču (motor, povratni uređaj i upravljač).

Softver

Naš softver za testiranje iznimno je jednostavno rješenje temeljeno na sustavu Windows, vođeno čarobnjakom, koje korisnicima omogućuje postavljanje sustava za testiranje, konfiguriranje i izvođenje testova te prikaz rezultata.

Pogonski sustav

Pogonski sustav daje različite razine snage i frekvencije motoru stroja za ispitivanje rastezanja i neizravno kontrolira brzinu i moment motora.

Prednosti strojeva za ispitivanje rastezanja



Digital Display Single Column Spring Testing Machine

Fleksibilnost

Naši strojevi za ispitivanje rastezanja sposobni su testirati širok raspon materijala u širokom rasponu opterećenja, uz integraciju i jednostavnu promjenu između priključaka dizajniranih za svaki industrijski standard, vrstu materijala i primjenu. Modularni dizajn omogućuje proširenje i prilagodbu vašeg stroja s mnogim dostupnim priborom za testiranje i držačima uzoraka.

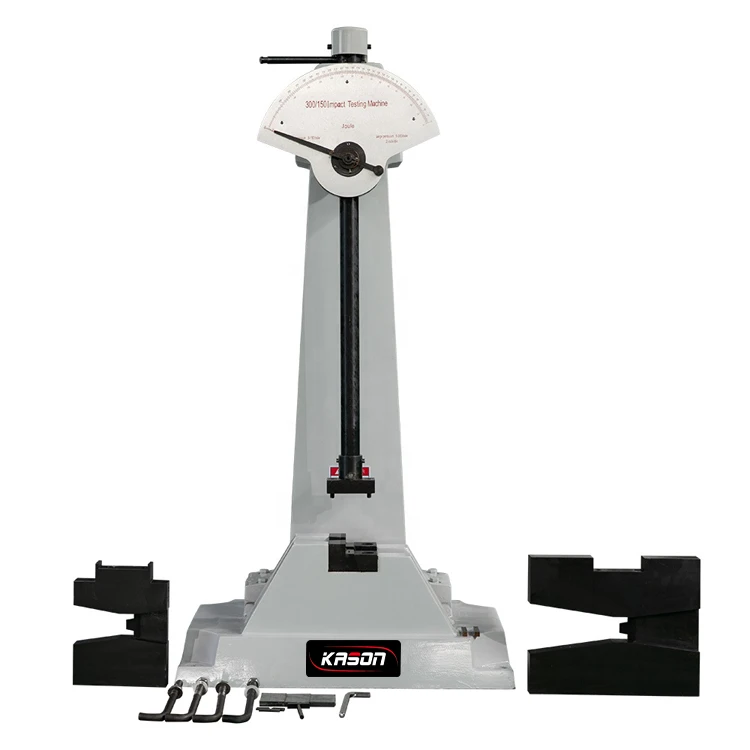

Metal Charpy Impact Testing Machibne

Sigurnost

Od implementacije fizičkih sigurnosnih značajki kao što su vanjska sigurnosna vrata, sigurnosna kućišta, sigurnosne blokade i granični prekidači do nadgledanja softverskog sustava i upravljanja korisnicima, posvećeni smo dizajniranju testnih sustava koji sigurnost operatera i stroja stavljaju na prvo mjesto.

High and Low Temperature Electronic Universal Testing Machine

Učinkovit softver

Softver za ispitivanje strojeva za ispitivanje rastezanja dizajniran je kako bi operateru olakšao postupak ispitivanja i osigurao da konfiguracija ispitivanja bude ujednačena i usklađena sa standardima. Naš softver za testiranje dizajniran je imajući na umu korisnike i tijek rada u laboratoriju.

Dial Display Charpy Impact Testing Machine

Bogata standardna biblioteka

Naš testni softver sadrži višestruke standardne testne procedure, omogućujući vam odabir ispravne procedure usklađene sa standardima za vašu aplikaciju, pojednostavljujući postavljanje i konfiguraciju testa, u konačnici štedeći vaše vrijeme i trud i smanjujući mogućnost pogrešaka. Za testove izvan standarda ili mogućnost slobodnog konfiguriranja slijeda testova stroja, naš softver nudi unaprijed pripremljene glavne test programe.

High and Low Temperature Electronic Universal Testing Machine

Inteligentan

Pametni čarobnjaci vode korisnike kroz testnu konfiguraciju i automatski provjeravaju vjerodostojnost podataka. Bilo jednostavan ili prilagođen, naš softver vam omogućuje definiranje izvješća s gotovo neograničenim mogućnostima i opcijama za spremanje, izvoz i ispis.

Dial Display Izod Impact Testing Machine

Automatizacija

Naši strojevi za ispitivanje rastezanja nude širok raspon mogućnosti za automatizaciju ispitivanja materijala. Sustavi testiranja kreću se od učinkovite automatizacije pomoću suradničkih robota u laboratoriju za testiranje malih serija do potpuno automatiziranih ispitnih laboratorija koji rade 24 sata dnevno.


Parametri strojeva za ispitivanje vlačne čvrstoće (uzmite PC stroj za ispitivanje vlačne vrpce kao primjer)



Model KOLIBA-605C KOLIBA-106C KOLIBA-126C
Maks. Opterećenje (KN) 600 1000 1200
Struktura Četiri stupa, dva kuglasta vijača
Točnost opterećenja Manje od ili jednako ± 1%/ Manje od ili jednako ± 0,5%
Raspon opterećenja 2%~100%FS/ 1%~100%
Razlučivost opterećenja 1/500000
Raspon mjerenja deformacije 2%~100%FS
Rezolucija pomaka 0.01 mm
Maks. Prostor za ispitivanje napetosti (mm) 1350 1350 1350
Efektivni razmak stupaca (mm) 580 580 610
Maks. Hod klipa (mm) 250
Metoda stezanja Hidraulička automatska stezaljka
Veličine uzoraka (mm) 1*7, Φ9.5-φ21.6 1*7, Φ9.5-φ21.6 1*19, Φ12.7-φ28.6
Veličina kompresijske ploče Φ 160 mm
Napajanje 3-faza, AC380V, 50Hz (može se prilagoditi)



Vrste strojeva za ispitivanje vlačne čvrstoće

Postoje dvije glavne vrste strojeva za ispitivanje rastezanja:

Digital Display Spring Fatigue Testing Machine

Hidraulički stroj za ispitivanje vlačne čvrstoće

Hidraulički stroj za ispitivanje vlačne čvrstoće je uređaj koji koristi hidraulički sustav za primjenu vlačnih opterećenja na ispitne uzorke radi određivanja njihovih svojstava. Strojevi za hidrauličko vlačno ispitivanje temelje se na klipovima s jednostrukim ili dvostrukim djelovanjem i koriste Pascalov zakon za primjenu velikih sila na uzorak. U hidrauličkim servo sustavima, elektronički servo ventili se koriste za regulaciju brzine kretanja hidrauličkog ulja. Ova prilagodba kontrolira brzinu punjenja. Strojevi za hidraulička ispitivanja namijenjeni su ispitivanju metala i betona.

Single Column Universal Testing Machine

Elektromehanički stroj za ispitivanje vlačne čvrstoće

Stroj za elektromehaničko vlačno ispitivanje je uređaj koji koristi motor s promjenjivom brzinom za primjenu vlačnog opterećenja potrebnog za ispitivanje. Stroj radi pomoću motora promjenjive brzine spojenog na 1-4 vijke za pomicanje križne glave kroz reduktor. Mikroprocesor se koristi za upravljanje motorom promjenjive brzine i reguliranje brzine križne glave. Strojevi za elektromehaničko ispitivanje dizajnirani za ispitivanje: polimera, elastomera, kompozita i tekstila.

Postavite stroj za ispitivanje rastezanja

Ovisno o laboratoriju, ovi zadaci mogu biti djelomično ili potpuno automatizirani, ali operater je uvijek odgovoran za ispravnost postavki.





High Temperature Gas Corrosion Testing Machine

Odabir metode ispitivanja

Nakon što se uzorak učita u sustav i ekstenzometar spoji, testiranje je spremno za početak. Prilikom postavljanja testa, odabrat ćete odgovarajuću metodu ispitivanja u softveru za testiranje i unijeti sve potrebne parametre u vezi s brzinom testa, mjerenjima uzorka ili konačnim standardima. Nakon što naredite sustavu da se pokrene, stroj će primijeniti vlačnu silu na vaš uzorak kako je određeno metodom ispitivanja i zabilježiti podatke o odgovoru uzorka na pritisak. Nakon što je test dovršen, uzorak se može ukloniti, a podaci izvesti za daljnje proučavanje.

Pripremite uzorke

Geometrija uzorka uvelike varira ovisno o materijalu koji se ispituje i korištenoj metodi ispitivanja ili standardu. Upravljačka tijela kao što su ASTM i ISO standardiziraju zahtjeve za uzorke za različite materijale tako da se njihova izvedba može pouzdano usporediti među serijama i proizvođačima. Vlačni uzorci obično se strojno obrađuju ili lijevaju u obliku pseće kosti, što daje rame dizajnirano za držanje stezaljkom stroja za ispitivanje i mjernu duljinu za mjerenje vlačnih svojstava. Dimenzije ovih ramena, mjerna duljina između ramena te duljina i širina cijelog uzorka specificirani su standardima ispitivanja.

Umetnite uzorak u učvršćenje

Ovisno o veličini i teksturi materijala, mogu biti potrebne različite vrste stezaljki i površina čeljusti za uspješno stezanje uzorka. Stezaljke su dostupne u različitim mogućnostima sile i dolaze u gumiranim, glatkim, nazubljenim i drugim vrstama površina. Kako bi se osiguralo da se sila primjenjuje u ispravnom smjeru, mogu se koristiti različiti uređaji za poravnanje koji pomažu operateru pri umetanju uzorka u hvataljku.

Uređaj za mjerenje naprezanja

Deformacija je mjerenje deformacije uzorka pod naprezanjem i bitan je dio karakterizacije materijala koju zahtijeva većina standarda ispitivanja. Ovo se mjerenje obično provodi pomoću opreme za mjerenje naprezanja kao što su ekstenzometri. Nakon što se uzorak stavi u učvršćenje, na uzorak se pričvrsti kontaktni uređaj kao što je ekstenzometar s kopčom.

Započni testiranje

Nakon što se uzorak učita u sustav i ekstenzometar spoji, testiranje je spremno za početak. Prilikom postavljanja testa, odabrat ćete odgovarajuću metodu ispitivanja u softveru za testiranje i unijeti sve potrebne parametre u vezi s brzinom testa, mjerenjima uzorka ili konačnim standardima. Nakon što naredite sustavu da se pokrene, stroj će primijeniti vlačnu silu na vaš uzorak kako je određeno metodom ispitivanja i zabilježiti podatke o odgovoru uzorka na pritisak. Nakon što je test dovršen, uzorak se može ukloniti, a podaci izvesti za daljnje proučavanje.

Tipična primjena strojeva za ispitivanje vlačne čvrstoće


Plastična ambalaža

Vlačne sile primjenjuju se na uzorke plastičnih materijala kako bi se proizvođačima pomoglo u određivanju zaštitnih svojstava plastike kada je izložena vlačnim silama, poput onih koje se javljaju tijekom transporta.

Čelična šipka za armiranje betona

Ispitivanje vlačne čvrstoće metalnih uzoraka koristi se za određivanje različitih mehaničkih svojstava kao što su granica razvlačenja, krajnja vlačna čvrstoća, istezanje i smanjenje površine kako bi se pomoglo proizvođačima ne samo da zadovolje reklamirane kvalitete i specifikacije visokih performansi, već je u skladu s industrijskim standardima kako bi se osiguralo da su proizvodi sigurno staviti na tržište.

Gumene smjese za gume

Ispitajte istezanje i vlačnu čvrstoću gume radi kontrole kvalitete kako biste izbjegli kvarove gume kao što su odvajanje gaznog sloja i ispuhivanje.

Medicinski uređaji

Ispitajte zadržavanje potkožnih igala na glavi ili ispitajte vlačnu čvrstoću i istezanje pri lomu proizvoda kao što su medicinske cijevi, zavoji, zavoji i trake.


Naši certifikati



Naša tvrtka je stekla sljedeće certifikate

productcate-1367-853


Tvorničke slike



Ispod su fotografije naše tvornice koje možete vidjeti

productcate-1500-932

productcate-400-400
productcate-400-400
productcate-400-400
productcate-400-400
productcate-400-400

productcate-1500-987

Često postavljana pitanja

P: Kako se podaci ispitivanja rastezanja mogu koristiti u dizajnu proizvoda?

O: U dizajnu proizvoda, ispitivanje zatezanjem može se koristiti za ispitivanje osnovnih mehaničkih svojstava materijala korištenih u proizvodu. Kad god se u proizvodu koristi novi materijal, bilo kao novi proizvod ili kao dio postojećeg proizvoda, potrebno je ispitivanje vlačne čvrstoće kako bi se osiguralo da materijal odgovara namjeni.

P: Kako koristiti stroj za ispitivanje rastezanja?

O: Za izvođenje vlačnog ispitivanja, operater će staviti uzorak u dva držača za uzorke na stroju. Nakon učitavanja uzorka, operater odabire točnu brzinu kretanja za vrstu materijala. Ispitivač zatim rastavlja uzorak do kvara. Ekstenzometar će zabilježiti prijeđenu udaljenost i elektronički iscrtati kretanje na grafikonu. Nakon završetka, grafički rezultati se tumače kako bi se razumjela svojstva i ponašanje materijala.

P: Razlikuju li se strojevi za ispitivanje rastezanja ovisno o materijalu?

O: Ne, strojevi za ispitivanje rastezanja prvenstveno su izrađeni od aluminija i čelika jer su ti materijali jaki i kruti, smanjujući deformacije tijekom ispitivanja.

P: Može li stroj za ispitivanje rastezanja utvrditi uzrok kvara materijala?

O: Ne, strojevi za ispitivanje rastezanja ne mogu se koristiti za utvrđivanje uzroka kvara materijala. Ispitivači vlačne čvrstoće mogu se koristiti kao pomoć u analizi kvarova kako bi se pokazalo kako se materijal ponaša, ali to ne pokazuje jasno što je uzrokovalo kvar materijala.

P: Može li se stroj za ispitivanje rastezanja koristiti za ispitivanje biomaterijala?

O: Da, moguće je koristiti stroj za ispitivanje rastezanja za ispitivanje biomaterijala. Kako bi medicinski proizvod bio odgovarajuće kvalificiran za uporabu, biološki materijal koji zamjenjuje mora se u potpunosti razumjeti. Kost, koštano tkivo i ligamenti su među biomaterijalima koji se ispituju u strojevima za ispitivanje rastezanja.

P: Koja su ograničenja strojeva za ispitivanje rastezanja?

O: Najveće ograničenje ispitivanja rastezanja je to što je to metoda razornog ispitivanja, što znači da se testirani dijelovi ne mogu koristiti.

P: Koliko je precizan stroj za ispitivanje rastezanja?

O: Stroj za ispitivanje rastezanja je točan oblik ispitivanja. Većina modernih strojeva za ispitivanje rastezanja u skladu je sa standardima ISO {{0}} ili ASTM E8. Kako bi zadovoljili te standarde, strojevi moraju biti izgrađeni s točnošću od plus ili minus 1% testnih mjerenja. Na primjer, ako test mjeri 1 inč istezanja, pravo istezanje bit će između 0,99 inča i 1,01 inča.

P: Koja je svrha ispitivanja rastezanja?

O: Vlačno ispitivanje je proces razornog ispitivanja koji daje informacije o vlačnoj čvrstoći, granici razvlačenja i duktilnosti metalnih materijala. Mjeri silu potrebnu za lomljenje kompozitnog ili plastičnog uzorka i opseg do kojeg se uzorak rasteže ili izdužuje do točke loma.

P: Zašto je potrebna vlačna čvrstoća?

O: Vlačna čvrstoća je važno svojstvo materijala koji se koriste u inženjeringu i proizvodnji. To je kritični čimbenik u projektiranju struktura, kao što su zgrade, mostovi i zrakoplovi, koji mogu izdržati sile zbog napetosti ili istezanja.

P: Koje su prednosti stroja za ispitivanje rastezanja?

O: Stroj za ispitivanje rastezanja može provjeriti ispunjavaju li materijali kandidati potrebne zahtjeve čvrstoće i istezanja za određeni proizvod. U industriji metala, ispitivanje na rastezanje pruža priliku za otkrivanje novih legura, njihovih kvaliteta i mogućih namjena koje bi mogle imati.

P: Koji je najčešći test rastezanja?

O: ASTM D638 najčešći je standard ispitivanja za određivanje vlačnih svojstava ojačane i nearmirane plastike. Budući da je upotreba plastike na vrhuncu svih vremena, ključno je da proizvođači budu u mogućnosti pravilno izmjeriti mehaničku čvrstoću svojih materijala.

P: Koji je primjer ispitivanja rastezanja?

O: Zamislite traku papira koju prstima povlačite na dva kraja. Primjenjujete vlačnu silu na traku. Kada ta vlačna sila prijeđe određeni prag, papir se kida. Vlačno naprezanje pri kojem se to događa je vlačna čvrstoća tog materijala, u ovom slučaju papira.

P: Zašto je ispitivanje rastezanja važno kod čelika?

O: Rezultati testera rastezanja pomažu inženjerima da odluče kako i kada koristiti materijal kada dizajniraju projekt. To znači da ispitivanje rastezanja pomaže jamčiti sigurnost čelika.

P: Koja je industrijska upotreba ispitivanja rastezanja?

O: Stroj za ispitivanje vlačne čvrstoće naširoko se koristi u metalnoj, kao iu građevinskoj industriji za izvođenje ispitivanja kvalitete na laganim materijalima i materijalima visoke čvrstoće. Također će se koristiti za ispitivanje vlačne čvrstoće pripreme čelika i proizvodnju materijala s odgovarajućom duktilnošću.

P: Kako se provodi ispitivanje rastezanja?

O: Materijal je zahvaćen na oba kraja pomoću aparata, koji polako vuče komad po dužini dok se ne slomi. Sila povlačenja naziva se opterećenjem, koje se prikazuje u odnosu na promjenu duljine materijala ili pomak. Opterećenje se pretvara u vrijednost naprezanja, a pomak se pretvara u vrijednost deformacije.
